Pengertian, Fungsi dan Jenis Jenis Konektor BNC

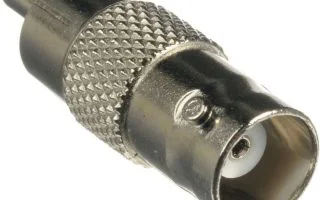

Gambar 357.Y7 Konektor BNC


Yang dimaksud dengan Konektor (Connector) dalam Teknik Elektronika adalah suatu komponen Elektro-Mekanikal yang berfungsi untuk menghubungkan satu rangkaian elektronika ke rangkaian elektronika lainnya ataupun untuk menghubungkan suatu perangkat dengan perangkat lainnya

Sekarang ini, ada banyak sekali jenis – jenis konektor dengan nama yang berbeda-beda dan untuk keperluan yang berbeda-beda juga.

Selain konektor standar yang sering kita temui seperti konektor USB, Konektor BNC dan Konektor Koaksial, terdapat juga konektor yang dirancang khusus untuk dipasangkan di PCB untuk menghubungkan satu rangkaian PCB dengan rangkaian PCB lainnya.

Kabel coaxial adalah merupakan sebuah kabel yang memiliki dua buah konduktor, konduktor yang pertama copper yang ditengah (pusat inti) terbuat dari tembaga dan konduktor yang kedua melingkar diluar isolator pertama.

Biasanya kabel koaksial digunakan untuk frekuensi radio. Dan juga kabel jenis ini digunakan untuk jaringan yang bandwith yang tinggi.

Kabel koaksial memiliki empat lapisan,lapisan yang paling luar yaitu jacket berfungsi untuk melindungi bagian terluar, lapisan yang kedua yaitu lapisan metal yang berfungsi untuk menghalang gangguan dari luar dan lapisan yang ketiga yaitu lapisan plastik yang berfungsi untuk penebat diantara tembaga dan “metal shielded” dan yang terakhir yaitu lapisan tembaga yang berada ditengah (centre core).

Untuk dapat menguji frekuensi sinyal radio dapat menggunakan alat yang bernama BNC Network. Didalam BNC Network terdapat konektor BNC yang merupakan penghubung antara BNC Network dan kabel koaksial.


Pengertian Konektor BNC


Konektor BNC (Bayonet Neill–Concelman) merupakan jenis umum RF yang digunakan untuk konektor kabel coaxial. Konektor BNC ini biasa digunakan dalam kabel coaxial untuk televisi, radio, komputer pada topologi tertentu. Konektor BNC ini juga biasa dipanggil dengan sebutan konektor audio/video.

Analog dan Serial Digital Interface sinyal video, antena sambungan radio amatir,dan elektronik penerbangan (avionics, dan juga berbagai macam jenis peralatan elektronik ujian, adalah pemakaian konektor BNC yang digunakan pada koneksi sinyal RF.

Konektor BNC adalah alternatif dari Konektor RCA komposit jika digunakan untuk video pada perangkat video komersial, walaupun banyak konsumen elektronik dengan perangkat RCA jacks dapat digunakan dengan BNC hanya peralatan komersial video melalui adaptor sederhana.

Konektor BNC ini biasa dipakai pada 10base2 tipis jaringan Ethernet, terhadap kabel interconnections dan kartu jaringan, meskipun ada sebagian besar telah diganti dengan yang baru, kabel perangkat Ethernet tidak menggunakan coaxial cable. Beberapa jaringan ARCNET menggunakan BNC-terminated coax.


Fungsi Konektor BNC




Fungsi konektor BNC antara lain :
  1. Menghubungkan antar kabel
  2. Menghubungkan kabel dengan perangkat jaringan lain
  3. Menghubungkan kabel ke T Konektor
  4. Konektor BNC digunakan untuk koneksi sinyal seperti:
  • Analog dan digital interface serial sinyal video
  • Amatir radio antena
  • Penerbangan elektronik ( avionik )
  • Peralatan uji.

Spesifikasi Konektor BNC

BNC konektor tersedia di versi 50 dan 75 ohm. Mulanya semua itu 50 ohm dan digunakan dengan kabel impedances yang lain, mismatch kecil yang diabaikan di frekuensi rendah. 75 ohm jenis yang kadang-kadang bisa diakui oleh ber kurangnya atau tidak ada dielectric dalam perkawinan berakhir.

Bermacam jenis yang dirancang untuk pasangan satu dengan yang lain, walaupun Impedance mismatch dalam kabel dapat mengakibatkan sinyal reflections. Umumnya, ditentukan agar digunakan pada frekuensi masing-masing sampai 4 dan 2 GHz,. Konektor BNC75 ohm terutama yang digunakan untuk video dan DS3 Telco aplikasi kantor pusat sedangkan 50 ohm digunakan untuk data dan RF.

Terjadi konvensi di BBC pada konektor BNC yang digunakan untuk video selalu 50 ohm mungkin karena konektor BNC 50 ohm akan merusak soket 75 ohm jika terhubung dalam kesalahan. Banyak dipsksi receivers VHF 75 ohm antena masukan sehingga kerap digunakan konektor BNC 75 ohm.

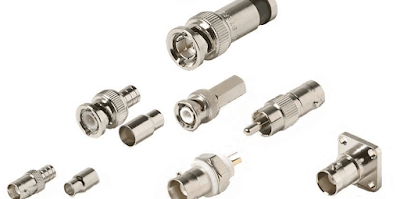

Jenis – Jenis Konektor BNC






1. BNC ke BNC






Konektor BNC jenis ini adalah sebuah jenis konektor yang digunakan untuk menyambungkan kabel dari BNC RG6 yang akan disampaikan ke Monitor, TV, dan DVR.


2. BNC RG6 Crimping


Konektor BNC jenis ini adalah salah satu jenis konektor yang digunakan sebagi penghubung antara kabel dengan perangkat CCTV baik Monitor, DVR maupun kamera.


3. BNC RG59 Crimping




Konektor BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Konektor ini spesial dipergunakan untuk kabel CCTV jenis RG59.

Konektor RG59 ini adalah terminasi yang direkomendasikan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.


4. BNC RG6 Twist

Konektor BNC jenis ini merupakan konektor yang digunkan untuk menghubungkan kabel koaksial dengan slot BNC yang terdapat pada CCTV camera ataupun DVR.


5. BNC-RCA


Konektor BNC ini biasanya digunakan untuk merubah BNC menjadi RCA yang akan dihubungkan dengan monitor atau ke TV.


Cara Menggunakan Konektor BNC


Untuk dapat menggunakan kabel koaksial kita dapat mencrimping terlebih dahulu pada kabel koaksial. Jadi kita harus mengcrimping dengan baik dan benar sehingga dapat menghubungkan kabel koaksial dengan konektor BNC.

Maka ikutilah langkah – langkah berikut ini :
  1. Kupas bagian luar kabel koaksial dengan menggunkan gunting dan cutter panjangnya kurang lebih cm.
  2. Yang kedua buang selongsong bagian dalam sehingga kawat tunggal yang didalam terlihat dan juga kawet serabut ditekuk ke belakang.
  3. Pasang konektor terlebih dahulu dengan memutarnya ke searah jarum jam.
  4. Kemudian pasang konektor BNC Selesai Kabel koaksial sudah siap dipakai.
